Шкафы АСУ и телемеханики ШЭАТМ и центральной сигнализации ШЭЦС

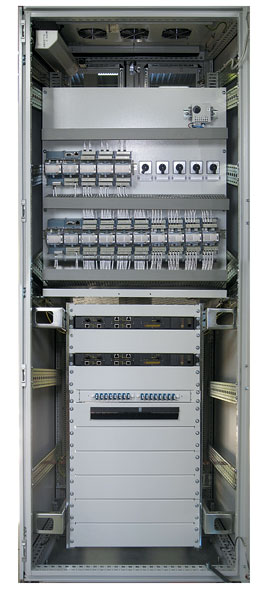

Шкаф серии ШЭАТМ: шкаф автоматизированной системы управления и телемеханики с возможностью комплектования с устройствами сбора информации и телеизмерений, сетевыми коммутаторами, серверным оборудованием.
Шкаф серии ШЭЦС: шкаф центральной сигнализации на базе микропроцессорных блоков центральной сигнализации. Каркас шкафов представляет собой металлоконструкцию импортных производителей (Rittal, Legrand, Zpas и др.) с установленным в нём необходимым оборудованием. Шкафы могут выполняться как одностороннего, так и двухстороннего обслуживания с глухой и обзорной дверью. Возможны различные нетиповые решения по размещению оборудования АСУ ТП и телемеханики.
Шкафы серии ШЭАТМ и ШЭЦС могут использоваться в качестве:
- центрального устройства управления подстанцией;
- информационного источника или коммутационного источника;
- независимого блока , выполняющего заданные функции;
- локального или удалённого периферийного устройства.
Серия шкафов ШЭАТМ позволяет решить следующие задачи:
- Обмен данными с подсистемами и центрами управления верхнего уровня через многочисленные коммуникационные протоколы;
- Сбор данных в режиме реального времени;
- Телеуправление/управление коммутационными устройствами посредством блокировок;
- Визуализация данных процесса через индивидуально разработанные интерфейсы пользователя, такие как общий обзор, схемы подстанций, списки событий и т.д;
- Архивирование измеряемых и счётно-импульсных величин;
- Решение автоматизированных задач.
Виды и типы исполнения:
Шкаф серии ШЭАТМ может быть выполнен на базе устройств SICAM PAS, SICAM PAC CC (Siemens) и MicroSCADA Pro(ABB), Телеканал-М2 (ЗАО «ССТ»), а также устройств других производителей.
Схема построения АСУ:
Верхний уровень построен на базе технологии клиент-сервер и организует человеко-машинный интерфейс АСУ ТП. Для увеличения надёжности, компьютеры могут работать в режиме горячего резервирования. Для синхронизации элементов верхнего уровня АСУ ТП применяется отдельный приёмник GPS. Все АРМ оснащаются принтерами для распечатки событий, отчетов, ведомостей и т.д.
Средний уровень построен на базе высокопроизводительных серверов и обеспечивает вторичную обработку и распределение информации. В частности , собранная с устройств нижнего уровня информация, передаётся процессорам связи на базовые компьютеры для отображения и регистрации, а также для передачи на высшие уровни управления. Для увеличения надёжности сервера среднего уровня могут работать в режиме горячего резервирования.
Нижний уровень обеспечивает сбор и первичную обработку сигналов и реализует управление. Нижний уровень, главным образом, образуют терминалы РЗА и коммуникационные шкафы.
Основные характеристики:
| Номинальное напряжение цепей питания постоянного тока |
220 В |
| Номинальное напряжение цепей освещения переменного тока |
220 В |
| Номинальное напряжение изоляции, не менее |
2000 В |
| Условия окружающей среды в части ЭМС |
класс А |
| Степень защиты |
IP54 |
Габаритные размеры:
| Высота |
2200 мм |
| Ширина |
800 мм |
| Глубина |
600 мм |
|
 |
